다목적 분포 광섬유 케이블 (≤24F)

다목적 분포 광섬유 케이블 (≤24F)은 광학 전송 매체로 다중 φ900μm 불꽃이 꽉 충격적인 광섬유를 사용하고, 힘 강화 장치로서 아라미드의 층으로 덮여 있고, 폴리 비닐 염소염 (PVC) 또는 저조도 제로 하전 재료 (lszh, Zero-Halogen, Lszh, Zero-Halogen)의 층으로 압출 된 다중 φ900μm 화염 부패한 광학 섬유를 사용합니다. 화염 재지) 외피.

문의 보내기

제품 설명

형질

단단한 버퍼 섬유 스트립이 쉬운

단단한 버퍼 섬유는 우수한 화염 재생 성능을 가지고 있습니다

강도 멤버로서의 아라미드 원사 케이블을 만들어 인장 강도가 우수합니다.

외부 재료는 부식성, 방수, UV 방지, 불꽃, 환경 친화적입니다.

응용 프로그램

실내 목적 케이블 분배

백본 분배 케이블

다중 광섬유 점퍼

표준

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 등의 표준을 충족하십시오. 일반 PVC 제품 외에도 ULOFNR 및 OFNP 인증을 통과 한 제품도 있습니다.

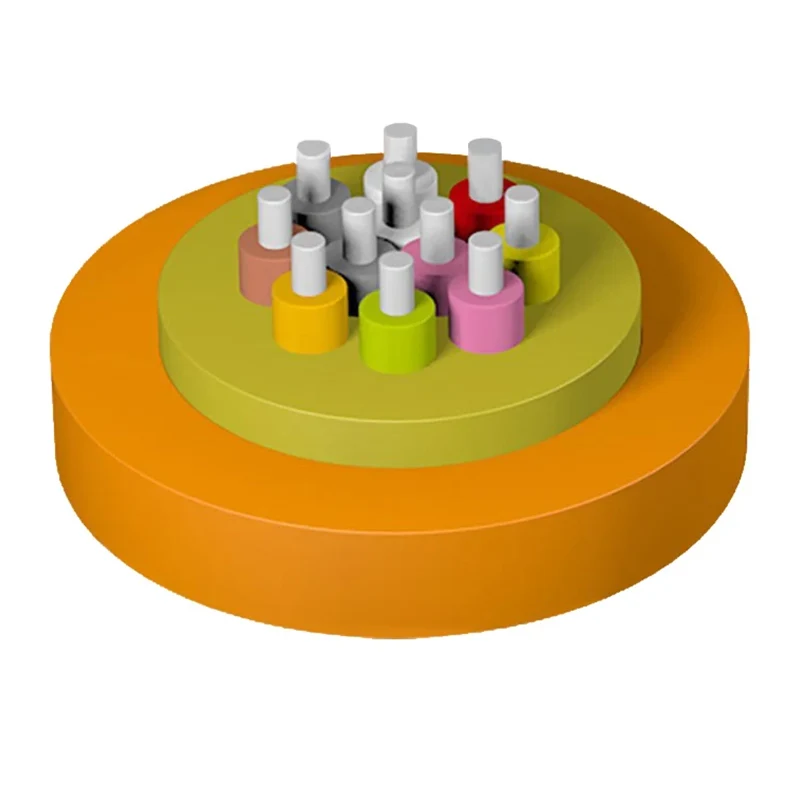

구조 도면

1. 단단한 버퍼

2. 아라미드 원사

3. 재킷

Multi-Purpose Distribution Fiber Optic Cable (≤24f)

기술 매개 변수

케이블 모델	케이블 직경 (참조) (mm)	케이블 중량 (참조) (kg/km)		인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 동적/정적 (mm)
케이블 모델	케이블 직경 (참조) (mm)	PVC 재킷	LSZH 재킷	인장 강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 동적/정적 (mm)
04	4.8 ± 0.3	16	18	130/440	300/1000	20d/10d
06	5.1 ± 0.3	20	23	130/440	300/1000	20d/10d
08	5.6 ± 0.3	27	31	130/440	300/1000	20d/10d
12	6.2 ± 0.3	32	36	130/440	300/1000	20d/10d
24	8.1 ± 0.3	53	57	200/660	300/1000	20d/10d

광학적 특성

섬유 유형	감쇠				ofl	효과적인 모드 대역폭	10 GBIT/S 이더넷 링크 길이	최소 굽힘 반경
상태	1310/1550NM		850/1300nm		850/1300nm	850nm	850nm	/
상태	전형적인 가치	최대 값	전형적인 가치	최대 값	850/1300nm	850nm	850nm	/
단위	DB/KM	DB/KM	DB/KM	DB/KM	mhz.km	mhz.km	m	mm
G652d	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
