다목적 분배 광섬유 케이블(≥24f)

중국의 전문 제조업체이자 공급업체인 Oriental섬유는 고밀도 및 다중 시나리오 배포를 위해 설계된 고품질 다목적 분배 광섬유 케이블(≥24f)을 제공합니다. 멀티 코어 서브 유닛(Φ900μm 타이트 버퍼 광섬유, 아라미드 얀)과 비금속 중앙 강도 부재를 특징으로 하는 이 케이블은 우수한 난연성, 내수성 및 자외선 차단을 위해 PVC 또는 LSZH 외피와 함께 사용할 수 있습니다.

문의 보내기

제품 설명

중국에 본사를 둔 다목적 분배 광섬유 케이블(≥24f)의 선도적인 공급업체인 Oriental섬유에 오신 것을 환영합니다. 우리 공장에서는 G652D, G657A1/A2, OM3, OM4 및 다중 모드 유형을 지원하는 24~144개의 광섬유 범위의 케이블을 생산합니다. 이 멀티 코어 분배 케이블은 타이트 버퍼 섬유, 아라미드 원사를 강도 부재로 사용하고 비금속 중앙 보강재를 사용하여 최대 400/1320N의 장단기 인장 강도와 300/1000N/100mm의 내압쇄성을 제공합니다. 백본 분배 구축 또는 고밀도 패칭을 위해 분배 광섬유 케이블을 구입해야 하는 경우 당사 제품은 -20°C ~ +60°C에서 안정적으로 작동하는 20D의 동적 굽힘 반경과 정적 10D를 보장합니다.오리엔탈섬유에 문의하기경쟁력 있는 가격과 기술 지원을 위해 오늘 공장에서 직접 다목적 분배 광섬유 케이블(≥24f)을 구매합니다.

형질

연선 비금속 강도 부재 구조로 인해 케이블이 더 큰 인장 강도를 견딜 수 있습니다.

타이트 버퍼 섬유는 난연성이 뛰어납니다.

강도 부재인 아라미드 얀은 케이블의 인장 강도가 우수합니다.

외부 재료는 부식 방지, 방수, 자외선 방지, 난연성 및 환경 친화적입니다.

응용

목적 케이블 분배

건물 내 백본 분배 케이블

다중 광섬유 패치코드

표준

YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 등의 표준을 충족합니다. 일반 PVC 제품 외에도 UL OFNR 및 OFNP 인증을 통과한 제품도 있습니다. LSZH 제품은 IEC60332-1 또는 IEC60332-3C를 충족하기 위해 다양한 재료를 사용합니다.

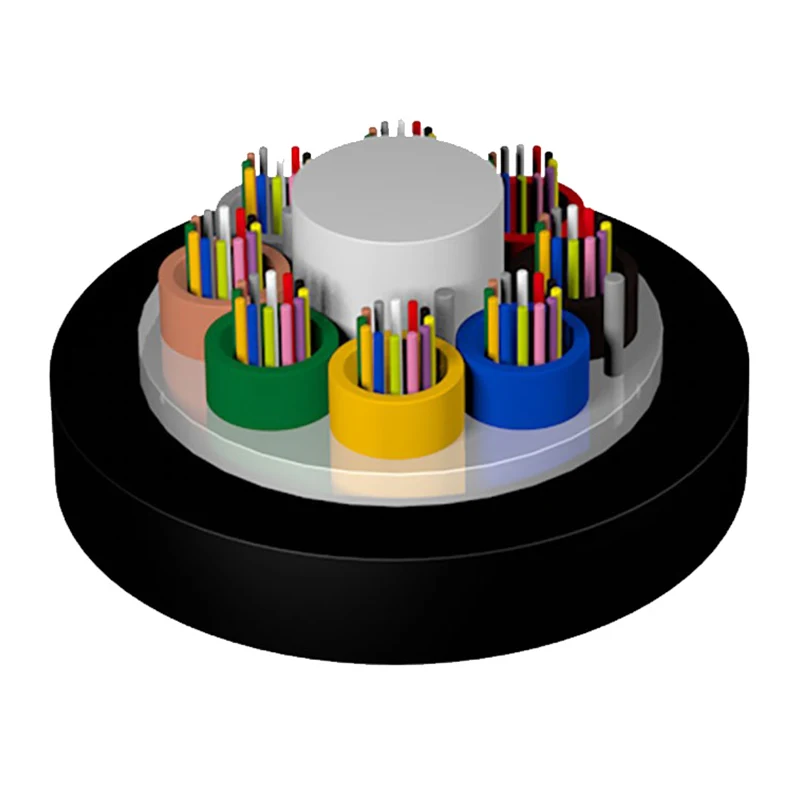

구조도

1. 섬유질

2. 서브유닛

3. 아라미드 원사

4. 중앙강력회원

5. 재킷

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

기술적인 매개변수

케이블 모델	케이블 직경(참조) (mm)	케이블 무게(참고) (kg/km)		인장강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 동적/정적 (mm)
케이블 모델	케이블 직경(참조) (mm)	PVC 재킷	LSZH 재킷	인장강도 장기/단기 (N)	분쇄 저항 장기/단기 (N/100mm)	굽힘 반경 동적/정적 (mm)
24	12.3±0.5	117	124	200/660	300/1000	20일/10일
36	14.5±0.5	171	180	200/660	300/1000	20일/10일
48	14.8±0.5	161	170	400/1320	300/1000	20일/10일
72	17.5±0.5	244	254	400/1320	300/1000	20일/10일
96	20.7±0.5	351	366	400/1320	300/1000	20일/10일
144	24.8±0.5	443	451	400/1320	300/1000	20일/10일

광학적 특성

섬유 종류	감쇠				OFL	유효 모드 대역폭	10Gbit/s 이더넷 링크 길이	최소 굽힘 반경
상태	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
일반적인 값	최대값	일반적인 값	최대값		850/1300nm	850nm	850nm	/
단위	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

운송/보관/작동온도: -20℃-+60℃, 설치온도: -5℃-+50℃
