Oriental섬유의 다목적 브레이크아웃 광섬유 케이블은 고밀도 실내 환경 및 백본 분배 시스템을 위한 엔지니어링 솔루션입니다. Jiangsu Xuben Photoelectric Technology Co., Ltd에서 제조한 이 케이블은 여러 개별 하위 장치를 하나의 견고한 구조로 통합하여 추가 패치 패널이나 전환 하드웨어 없이 직접 종단이 가능합니다. 통신 사업자 및 데이터 센터 설치업체를 위한 기본 선택인 당사의 다목적 브레이크아웃 광섬유 케이블은 기계적 강도와 유연한 라우팅 기능의 균형을 유지하여 복잡한 네트워크 아키텍처에서 장기적인 신호 안정성을 보장합니다.
다목적 브레이크아웃 광섬유 케이블의 핵심 아키텍처는 광섬유 보호를 극대화하면서 설치 과정을 단순화하도록 설계되었습니다. 표준 분배 케이블과 달리 브레이크아웃 설계는 각 광섬유를 더 큰 케이블 내에서 독립된 개체로 취급합니다.
하위 유닛 구성: 각 개별 섬유는 고강도 아라미드 강화 요소로 둘러싸인 Φ900μm의 타이트 버퍼 유닛으로 보호됩니다.
중앙 강도 부재: 비금속 섬유 강화 플라스틱(FRP) 코어가 중앙 앵커 역할을 하여 수직 또는 수평 당김 중에 꼬임을 방지하는 데 필요한 강성을 제공합니다.
층으로 꼬인 코어: 서브유닛은 설치 중 인장 하중을 견딜 수 있는 케이블의 능력을 크게 향상시키는 층으로 꼬인 케이블 구조인 FRP 주위로 정밀하게 꼬여 있습니다.
재킷 옵션: 다양한 건축 규정을 충족하기 위해 외부 피복은 PVC(폴리염화비닐) 또는 LSZH(저연 무할로겐) 소재로 제공되어 난연성 요구 사항을 준수합니다.
겹겹이 꼬인 케이블 구조와 비금속 중심 강화 코어로 케이블이 더 큰 장력을 견딜 수 있음
다목적 브레이크아웃 광섬유 케이블의 외부 재질은 부식 방지, 방수, 자외선 방지, 난연성 및 환경 친화적입니다.
강도 부재인 아라미드 얀은 케이블의 인장 강도가 우수합니다.
실내 다목적 케이블 분배
백본 분배 케이블
YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 등의 표준을 충족합니다. 일반 PVC 제품 외에도 UL OFNR 인증을 통과한 제품도 있습니다. LSZH 제품은 IEC60332-1 또는 IEC60332-3C를 충족하기 위해 다양한 재료를 사용합니다.

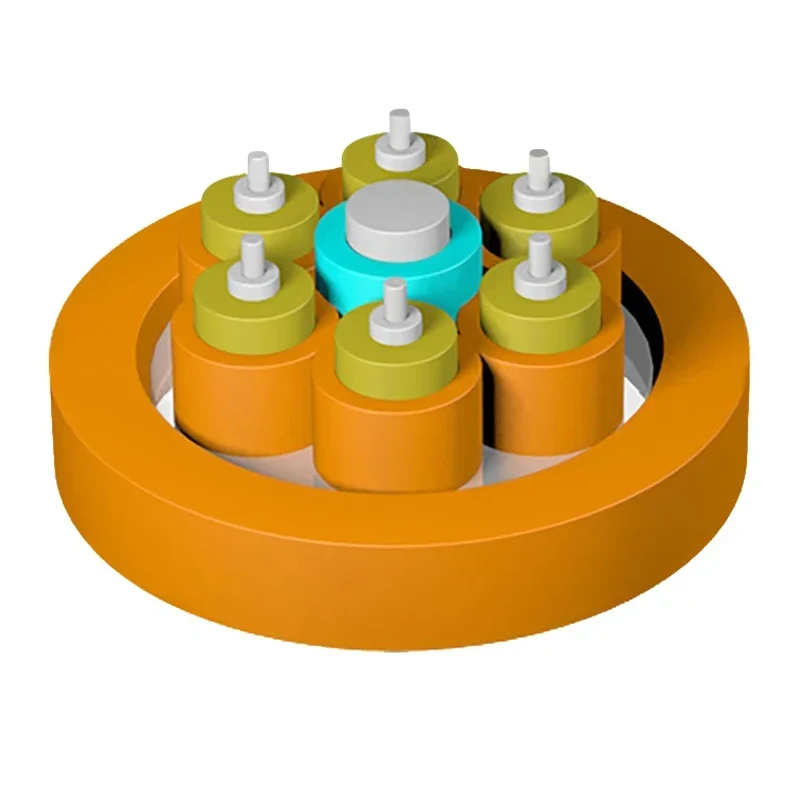

1. 단단한 완충 섬유
2.아라미드 원사
3.FRP 강도 회원
4.서브유닛 자켓
5.재킷
|
케이블 모델 |
케이블 직경 (mm) |
케이블 무게(참고) (kg/km) |
인장강도 장기/단기 (N) |
분쇄 저항 장기/단기 (N/100mm) |
굽힘 반경 동적/정적 (mm) |
|
|
PVC 재킷 |
LSZH 재킷 |
|||||
|
04 |
7.4±0.5 |
50 |
56 |
130/440 |
300/1000 |
20일/10일 |
|
06 |
8.4±0.5 |
66 |
74 |
200/660 |
300/1000 |
20일/10일 |
|
08 |
9.8±0.5 |
91 |
101 |
200/660 |
300/1000 |
20일/10일 |
|
12 |
12.4±0.5 |
140 |
155 |
200/660 |
300/1000 |
20일/10일 |
|
24 |
14.4±0.5 |
181 |
201 |
400/1320 |
300/1000 |
20일/10일 |
|
36 |
16.4±0.5 |
208 |
255 |
400/1320 |
300/1000 |
20일/10일 |
|
48 |
19±0.5 |
280 |
344 |
400/1320 |
300/1000 |
20일/10일 |
|
섬유 종류 |
감쇠 |
OFL |
유효 모드 대역폭 |
10Gbit/s 이더넷 링크 길이 |
최소 굽힘 반경 |
|||
|
상태 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
일반적인 값 |
최대값 |
일반적인 값 |
최대값 |
|||||
|
단위 单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
다목적 브레이크아웃 광섬유 케이블을 소싱할 때 조달 담당자는 종종 총 소유 비용과 배포 용이성을 우선시합니다. Oriental섬유는 세 가지 핵심 가치 영역에 중점을 둡니다.
1. 인건비 대폭 절감
광섬유 케이블의 각 하위 장치는 사실상 자체적으로 견고한 점퍼이기 때문에 기술자는 외부 재킷을 벗기고 개별 광섬유를 장비에 직접 연결할 수 있습니다. 이를 통해 피그테일에 접합할 필요가 없으므로 현장에서 소요되는 시간과 접합 관련 신호 손실 위험이 모두 줄어듭니다.
2. 수직 및 수평 백본의 신뢰성
아라미드사는 강도 부재로 케이블에 우수한 인장강도를 부여해 고층 사무실 센터나 산업 시설의 라이저 용도에 적합합니다. 비금속 중앙 강화 코어는 케이블의 경량성을 유지하고 전자기 간섭에 대한 내성을 보장합니다. 이는 전력망 및 철도 운송의 산업용 프런트 엔드 연결에 매우 중요합니다.
3. 환경 및 안전 규정 준수
다목적 브레이크아웃 광섬유 케이블의 외부 재질은 부식 방지, 방수 및 자외선 방지 기능을 갖도록 설계되었습니다. UL OFNR 인증 PVC 및 IEC60332-1/3C 준수 LSZH 옵션을 제공함으로써 귀하의 인프라가 실내 모든 목적의 케이블 배전을 위한 가장 엄격한 화재 안전 표준을 충족하도록 보장합니다.
Jiangsu Xuben Photoelectric Technology Co., Ltd는 4개의 전문 공장을 통해 15,000m2 규모의 생산 기지를 유지하고 있습니다. 세련된 제조에 대한 우리의 약속은 다음을 통해 검증됩니다.
연간 생산량: 미화 2천만 달러 상당의 생산 능력으로 대규모 엔지니어링 프로젝트의 안정적인 리드 타임을 보장합니다.
인증된 표준: 우리 그룹은 ISO9001 및 ISO45001 인증을 보유하고 있습니다. 다목적 브레이크아웃 광섬유 케이블은 특히 YD/T 1258.4, ICEA-596, GR-409 및 IEC 60793 표준을 준수합니다.
검증된 성능: 모든 배치는 공장에서 출고되기 전에 인장 강도, 파쇄 저항성 및 감쇠 균일성에 대한 엄격한 테스트를 거칩니다.
다용도 브레이크아웃 광섬유 케이블은 다용도로 인해 다음과 같은 용도에 필수적입니다.
데이터 센터 상호 연결: 서버 랙과 주요 배포 영역 사이의 고밀도 배선입니다.
캠퍼스 백본 배포: 대규모 기관 사이트 전반에 걸쳐 여러 통신실을 연결합니다.
산업용 네트워크: 내구성이 타협 불가능한 고속도로 및 발전소에 견고한 광섬유 링크를 제공합니다.
실내 배포: 광섬유를 개별 벽면 콘센트까지 분리해야 하는 범용 수평 케이블링입니다.
브레이크아웃 케이블과 분배 케이블의 주요 차이점은 무엇입니까?
분배 케이블에서는 광섬유가 단일 재킷 아래에 묶여 있습니다. 다목적 브레이크아웃 광섬유 케이블에서 각 광섬유에는 고유한 개별 재킷과 아라미드 강도 부재가 있습니다. 이를 통해 메인 외부 재킷이 제거되면 광섬유를 패치 코드처럼 취급할 수 있어 종단 지점에서 우수한 기계적 보호 기능을 제공합니다.
Oriental섬유는 맞춤형 재킷 색상이나 섬유 수를 제공합니까?
예. Jiangsu Xuben Photoelectric Technology Co., Ltd 그룹의 일부인 당사의 실내 광섬유 케이블 공장에서는 광섬유 수(일반적으로 2~48개 코어) 및 특정 난연성 등급을 포함한 특정 프로젝트 요구 사항을 충족하도록 다목적 브레이크아웃 광섬유 케이블을 맞춤화할 수 있습니다.
이 케이블은 습기가 많은 케이블 트레이에 사용하기에 적합한가요?
주로 실내 사용을 위해 설계되었지만 다목적 브레이크아웃 광섬유 케이블의 외부 재료는 습기 방지 및 부식 방지 기능이 있어 일반적인 건물 지하실이나 온도 조절이 가능한 산업용 터널에 사용하기에 적합합니다.
