실내 리본 광섬유 케이블
  • 실내 리본 광섬유 케이블실내 리본 광섬유 케이블

실내 리본 광섬유 케이블

Oriental섬유는 완벽한 광섬유 네트워크 솔루션으로 고품질 실내 리본 광섬유 케이블을 공급합니다. 이 케이블은 전송 매체로 광섬유 리본을 채택하여 높은 통합성, 안정적인 신호 전송 및 쉬운 설치가 특징입니다. 실내 배전, 장비 상호 연결 및 통신 시스템에 널리 사용됩니다.

실내 리본 광섬유 케이블은 광섬유 리본을 광 전송 매체로 사용합니다. 광섬유 리본은 고탄성 재료로 만들어진 느슨한 튜브에 삽입된 다음 아라미드 강화 층으로 코팅됩니다. 가장 바깥쪽 층은 폴리염화비닐(PVC) 외장으로 압출됩니다. 이러한 구조 설계는 실내 환경에서 안정적인 성능과 편리한 작동을 보장합니다.

주요 특징


  • 고집적 섬유 리본 디자인섬유리본 구조로 컴팩트한 형태로 높은 섬유밀도를 구현하여 관리 및 설치가 간편합니다. 고밀도 배선 시나리오에 적합한 MT/MTP 커넥터와의 효율적인 연결을 지원합니다.
  • 우수한 인장강도 아라미드 보강재가 장착된 케이블은 강력한 인장 저항을 제공하여 구성 및 사용 중에 외부 힘을 견딜 수 있어 신호 안정성을 보장합니다.
  • 내구성이 뛰어난 외부 소재 외부 피복은 부식 방지, 방수, UV 방지, 난연성 및 환경 친화적입니다. 실내 안전 요구 사항을 충족하고 다양한 작업 환경에 적응합니다.
  • 쉬운 설치 및 유지 관리 케이블은 유연성이 뛰어나며 굽힘 성능이 뛰어나 케이블 트레이 및 전선관과 같은 좁은 공간에서도 쉽게 배선할 수 있습니다. 윤활 그리스가 필요하지 않아 빠른 시공 및 연결이 가능합니다.

기술 사양

매개변수 사양
섬유 종류 싱글모드(G.652D/G.657A1) / 멀티모드(50/125μm, 62.5/125μm)
코어 수 4, 6, 8, 12, 24 코어(맞춤형)
케이블 구조 느슨한 튜브의 리본 섬유 + 아라미드 강화 + PVC 외피
외경 사용자 정의 가능(일반적으로 3.0–6.0mm)
감쇠 1310nm에서 0.36dB/km 이하; 1550nm에서 0.22dB/km 이하(단일 모드)
인장강도 단기: ≥1500N; 장기: ≥600N
굽힘 반경 정적: ≥10× 케이블 직경; 동적: ≥20× 케이블 직경
작동 온도 -20°C ~ +60°C
외장재 PVC(저연 할로겐 프리 옵션)
규정 준수 ISO9001, IEC 60794-1-21, TIA/EIA-598-B


응용

  • 실내 케이블 유통 수평 및 수직 배선을 위해 데이터 센터, 사무실 건물, 쇼핑몰 및 주거 지역에서 사용되며 네트워크 내에서 효율적인 신호 전송을 보장합니다.
  • 계측기와 통신 장비 간의 상호 연결 서버, 스위치, 라우터 및 기타 통신 장치를 연결하는 패치 코드 또는 점퍼 케이블 역할을 하여 안정적이고 빠른 데이터 전송을 제공합니다.
  • 산업 및 특수 시나리오 프런트 엔드 연결 요구 사항을 위한 전력 시스템, 철도 운송 및 고속도로 엔지니어링에 적용되어 안정적인 성능으로 가혹한 산업 환경에 적응합니다.

장점

  • 높은 신뢰성 최적화된 구조와 고품질 소재는 안정적인 신호 전송과 긴 서비스 수명을 보장하여 다양한 프로젝트의 엄격한 요구 사항을 충족합니다.
  • 비용 효율적 고도의 통합으로 케이블 수와 설치 시간이 줄어들어 전체 프로젝트 비용이 절감됩니다. 사용자 정의 가능한 사양을 통해 다양한 애플리케이션에 맞는 맞춤형 솔루션을 사용할 수 있습니다.
  • 포괄적인 품질 관리 Jiangsu Xuben Photoelectric Technology Co., Ltd.는 ISO9001 품질 관리 표준을 엄격하게 준수합니다. 각 실내 리본 광섬유 케이블은 일관된 성능과 신뢰성을 보장하기 위해 엄격한 테스트를 거칩니다.


형질

고집적 섬유 리본 디자인

아라미드 강화 요소는 케이블에 우수한 인장 강도를 제공합니다.

외부 재료는 부식 방지, 방수, 자외선 방지, 난연성 및 환경 친화적입니다.


응용

실내 케이블 유통

계측기, 통신 장비 간 상호 연결


표준

표준 YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 등을 준수합니다.

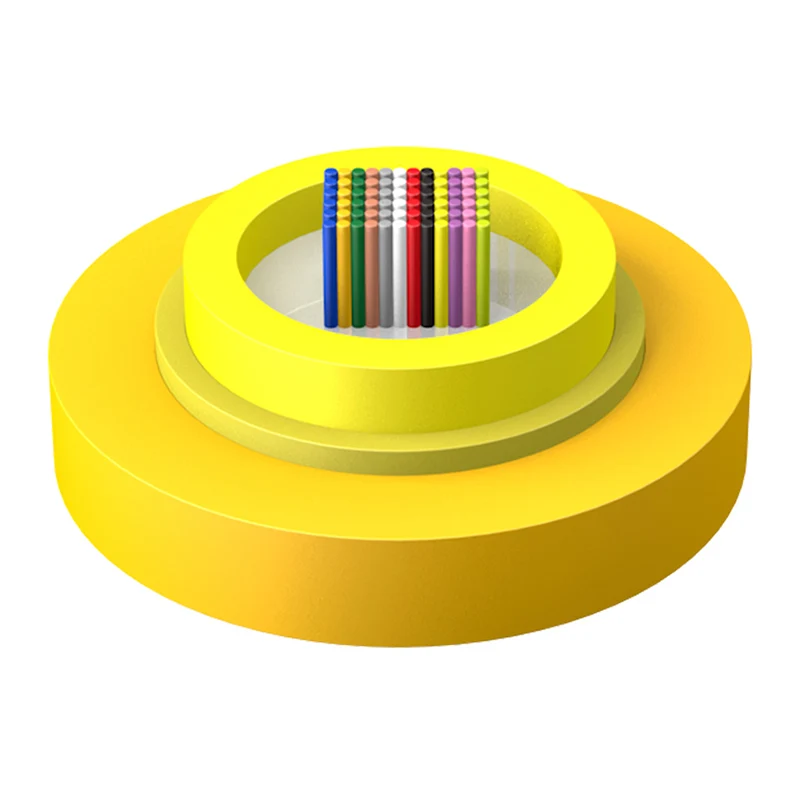

구조도

1. 섬유리본

2. 느슨한 튜브

3. 아라미드 원사

4. 아웃재킷

Indoor Ribbon Fiber Optic Cable


기술적인 매개변수

케이블 모델

섬유 수

케이블 무게(참고)

(kg/km)

인장강도

장기/단기

분쇄 저항

장기/단기

(N/100mm)

굽힘 반경

동적/정적

(mm)

GJFDV-48

12F×4

84

200/660

300/1000

25D/12.5D

GJFDV-72

12F×6

90

200/660

300/1000

25D/12.5D

GJFDV-96

12F×8

100

200/660

300/1000

25D/12.5D

GJFDV-144

12F×12

125

200/660

300/1000

25D/12.5D


광학적 특성

섬유 종류

감쇠

OFL

유효 모드 대역폭

10Gbit/s 이더넷 링크 길이

최소 굽힘 반경

상태

1310/1550nm

850/1300nm

850/1300nm

850nm

850nm

/

일반적인 값

최대값

일반적인 값

최대값

단위

dB/km

dB/km

dB/km

dB/km

MHZ.km

MHZ.km

m

mm

G657A1

0.36/0.22

0.5/0.4

---

---

---

---

---

10

G657A2

0.36/0.22

0.5/0.4

---

---

---

---

---

7.5

50/125

---

---

3.0/1.0

3.5/1.5

≥500/500

---

---

30

62.5/125

---

---

3.0/1.0

3.5/1.5

≥200/500

---

---

30

OM3

---

---

3.0/1.0

3.5/1.5

≥1500/500

≥2000

≤300

30

OM4

---

---

3.0/1.0

3.5/1.5

≥3500/500

≥4700

≤550

30


운송/보관/작동온도: -20℃-+60℃, 설치온도: -5℃-+50℃

Indoor Ribbon Fiber Optic Cable



핫 태그: 실내 리본 광섬유 케이블
