제품 정의 및 기술 개요
플랫 파이버 리본 광섬유 케이블은 여러 개의 개별 파이버가 편평하고 조직화된 행으로 함께 결합된 고밀도 광 전송 매체입니다. 이 리본 코어는 설치 및 장기간 작동에 필요한 인장 강도를 제공하는 힘 강화 장치 역할을 하는 고급 아라미드 원사 층으로 보호됩니다. 다양한 안전 및 환경 요구 사항을 충족하기 위해 케이블은 PVC(폴리염화비닐) 또는 LSZH(저연 무할로겐) 소재로 만들어진 견고한 외부 피복으로 마감되었습니다.
고도로 통합된 리본 디자인: 평면 형상은 섬유를 그룹으로 구성하므로 기존의 느슨한 튜브 구성에 비해 케이블 직경이 훨씬 작아집니다.
아라미드 강화: 고탄성 아라미드 원사를 포함하면 플랫 파이버 리본 광섬유 케이블에 유리 코어가 손상될 위험 없이 수직 및 수평 당김에 필요한 강도가 제공됩니다.
환경 탄력성: 외부 재킷은 부식 방지, 방수 및 자외선 방지 기능을 갖추고 있어 다양한 실내 및 보호된 실외 환경에서 안정적인 성능을 보장합니다.
안전 규정 준수: LSZH 재킷 옵션을 사용하면 케이블이 국제 난연성 표준(IEC 60332-1 또는 IEC 60332-3C)을 충족하므로 높은 점유 건물 및 운송 시스템에 적합합니다.
광섬유 유형: 단일 모드(G.652D, G.657A) 및 다중 모드(OM1 ~ OM4) 광섬유와 호환됩니다.
보강 단위: 다중 가닥 아라미드 원사.
외부 피복 재료: PVC(UL OFNR/OFNP 요구 사항 충족) 또는 LSZH(저연, 할로겐 프리).
기계 표준: YD/T 1258.5, ICEA-596, GR-409 및 IEC 60794-2-30을 완벽하게 준수합니다.
온도 범위: 표준 통신 환경 온도에서 안정적인 작동을 위해 설계되었습니다.
플랫 파이버 리본 광섬유 케이블의 다양성으로 인해 여러 산업 분야에서 선호되는 선택이 되었습니다.
데이터 센터: MPO/MTP 터미네이션 기술을 사용하여 고밀도 서버 랙을 상호 연결하는 데 이상적입니다.
실내 배포: 상업용 사무실 건물 및 중앙 교환 사무실의 백본 케이블링에 사용됩니다.
통신 장비: 정밀 기기와 네트워크 하드웨어 간의 기본 상호 연결 역할을 합니다.
산업용 시스템: 전력망, 철도 운송 모니터링 및 고속도로 통신 시스템을 위한 안정적인 데이터 링크를 제공합니다.
플랫 파이버 리본 광섬유 케이블의 품질은 Jiangsu Xuben Photoelectric Technology Co., Ltd.의 산업 규모와 기술 전문 지식에 의해 뒷받침됩니다.
인프라: 이 그룹은 총 면적 15,000m2에 걸쳐 4개의 전문 공장을 운영하고 있습니다.
생산 가치: 연간 생산량이 미화 2천만 달러에 달하는 이 회사는 대규모 글로벌 엔지니어링 프로젝트를 공급할 수 있는 역량을 유지하고 있습니다.
품질 관리: 이 시설은 ISO9001 및 ISO45001 인증을 획득하여 모든 미터의 케이블이 최고의 장인 정신을 고수하도록 보장합니다.
글로벌 평판: Oriental Fiber 제품은 전 세계 통신 사업자 및 산업 리더들이 활용하고 있으며 세련된 제조 및 전문적 일관성으로 인정받고 있습니다.
전통적인 섬유 디자인과 비교하여 Oriental섬유 리본 솔루션은 다음을 제공합니다.
대량 접속 효율성: 기술자는 12개의 광섬유를 동시에 접속할 수 있어 설치 비용을 대폭 낮출 수 있습니다.
더 나은 공기 흐름: 플랫 파이버 리본 광섬유 케이블의 콤팩트하고 평평한 프로파일은 케이블 트레이와 서버 캐비닛의 통풍을 향상시킵니다.
안정적인 보호: 저가형 대안과 달리 고급 아라미드를 사용하면 수직 라이저 애플리케이션에서 시간이 지나도 케이블이 처지거나 늘어나지 않습니다.
고집적 섬유 리본 디자인
아라미드 강화 요소는 케이블에 우수한 인장 강도를 제공합니다.
외부 재료는 부식 방지, 방수, 자외선 방지, 난연성 및 환경 친화적입니다.
실내 케이블 유통
계측기, 통신 장비 간 상호 연결
패치코드 및 피그테일
표준 YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 등을 준수하고 PVC 케이블은 UL 승인 OFNR 및 OFNP 요구 사항을 충족합니다. 다양한 LSZH 재킷은 IEC 60332-1 또는 IEC 60332-3C 인증을 충족합니다.

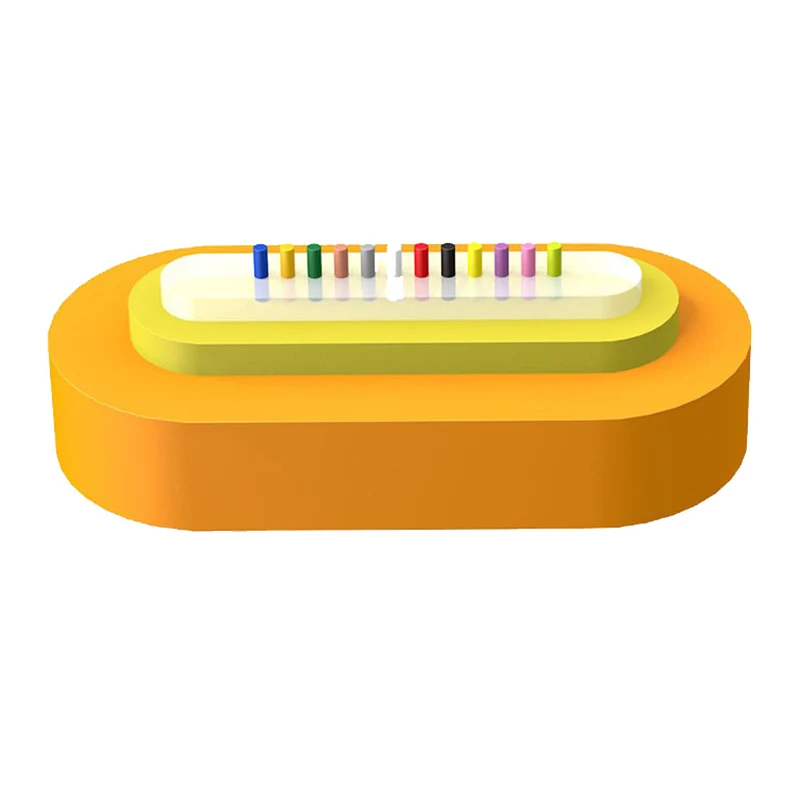

1. 섬유질
2. 섬유리본
3. 아라미드 원사
4. 재킷
|
케이블 모델 |
섬유 수 |
케이블 무게(참고) (kg/km) |
인장강도 장기/단기 |
분쇄 저항 장기/단기 (N/100mm) |
굽힘 반경 동적/정적 (mm) |
||
|
4 |
(3.7±0.3)*(2.3±0.3) |
4 섬유 리본 |
4.7 |
6.6 |
80/150 |
300/1000 |
25D/12.5D |
|
6 |
(4.2±0.4)*(2.5±0.2) |
6 섬유 리본 |
5.1 |
7.3 |
|||
|
12 |
(4.8±034)*(2.3±0.3) |
12 섬유 리본 |
5.9 |
8.0 |
|
섬유 종류 |
감쇠 |
OFL |
유효 모드 대역폭 |
10Gbit/s 이더넷 링크 길이 |
최소 굽힘 반경 |
|||
|
상태 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
일반적인 값 |
최대값 |
일반적인 값 |
최대값 |
|||||
|
단위 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
운송/보관/작동온도: -20℃-+60℃, 설치온도: -5℃-+50℃
