제품 설명

1. 장군

1.1 설명

이 장비는 Drop Cable이 FTTX Communication Network System의 아파트 내부와 연결하기위한 종료 지점으로 사용됩니다. 섬유 스 플라이 싱은이 상자에서 수행 할 수 있으며, 그 동안 FTTX 네트워크 빌딩에 대한 견고한 보호 및 관리를 제공합니다.

생산 유형	분류
GFS-1F	광섬유 케이블 액세스 터미널 패널

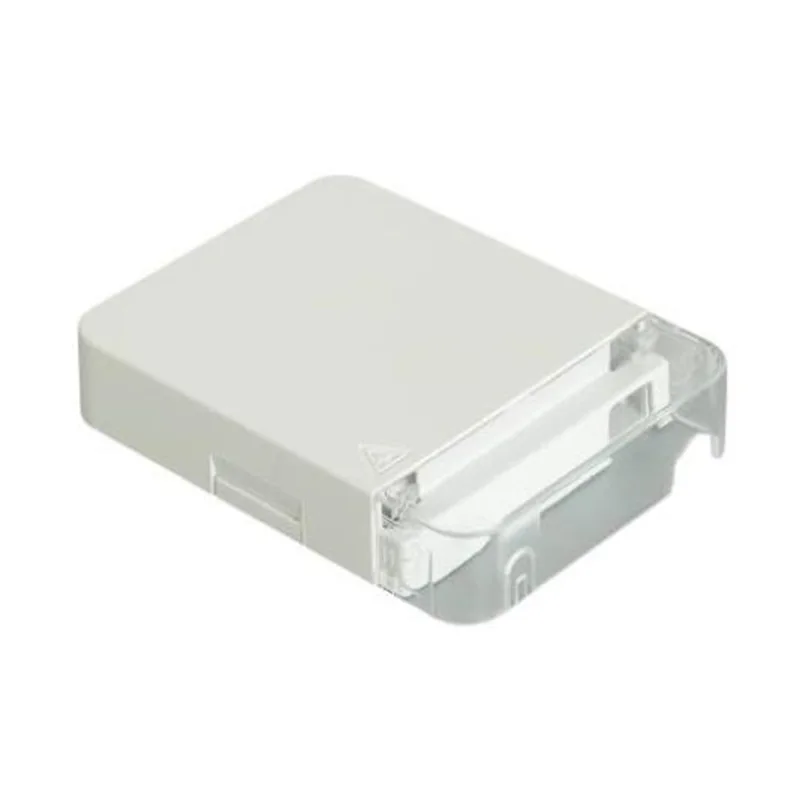

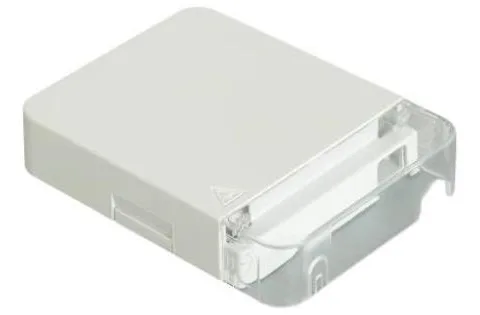

GFS-1F의 외관

1.2 표준 준수

제공되는 생산은 다음과 같이 표준에 따라 설계, 제조 및 테스트됩니다.

IEC61300-2	광섬유 상호 연결 장치 및 수동 구성 요소 - 기본 테스트 및 측정 절차
IEC60068-2	전기 및 전자 제품의 기본 환경 테스트 절차

1.3 응용 프로그램 환경

목	값
작동 온도	-40 ºC+60 ºC
설치 온도	-5 ºC c+40 ºC
저장 온도	-45ºC c+65 ºC

2. 특성

1. 가족 작업 지역에 사용되면 단일 또는 이중 코어 섬유의 접근 및 출력을 완료하고 섬유의 굽힘 반경 요구 사항을 완전히 충족하고 광섬유 액세스를 보호하여 코어에 대한 보안 보호를 제공 할 수 있습니다.

2. 쉬운 설치, 편리한 작동 및 유지 보수.

3. 고객 요구 사항에 따라 인쇄 할 수 있습니다.

4. ABS+PC로 만들어진 강도가 우수한 고품질 엔지니어링 플라스틱 재료.

5. SC 어댑터를 설치할 수 있습니다.

3. 사양

3.1 기계적 사양

목	명세서	주목
외부 치수 (MM)	1158623
색상	하얀색
입구 포트 수	3
입력 포트 (MM)의 섬유 케이블 직경	φ2 ~ φ3, 2*3
용량 (최대)	2 코어
IP 보호 수준	IP20
가연성	UL94-HB	필요에 따라 사용자 정의 할 수 있습니다.

Fiber Optic Cable Access Terminal Panel GFS-1F

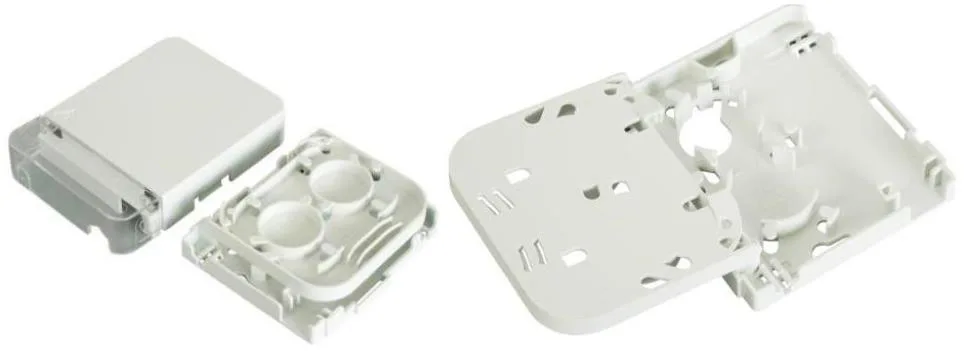

GFS-1F 라우팅 맵

3.2 광학 사양

목	테스트 방법	사양
삽입 손실 (DB)	IEC61300-3-4-METHOD b	평균 ≤0.1db, 최대 ≤0.3db
반환 손실 (DB)	IEC61300-3-6-METHOD 1	APC 이상 60dB, UPC≥50DB
무작위 연결	IEC61300-3-4	평균 ≤0.15dB, 최대 ≤0.3dB
반복성	IEC 61300-2-2 500 사이클	시험 중에 초기 측정과 한 사이클 후 각 측정 간의 차이는 0.20dB 미만이어야하며 25 개의 세정 제한으로 달리 청소해야합니다.

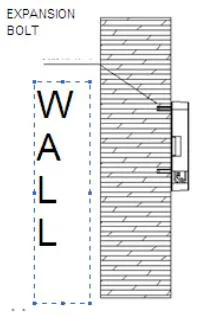

3.3. 벽 마운트 설치

벽에 2 개의 구멍을 뚫고 표 2의 치수에 따라 확장 플러그 φ6*30을 놓고 구멍을 일치시키고 나사를 사용하여 고정하는 상자를 놓습니다.

Fiber Optic Cable Access Terminal Panel GFS-1F

PIC.5 벽 마운트 설치

4. 구성

4.1 액세서리 섹션

부품 이름	단위	수량	메모
나사와 고무 플러그	세트	2	M425 필립스 헤드 스크류, φ630 고무 플러그
열 수축 보호 슬리브	PC	1	L = 45mm
