• FTTX 시스템
• LAN, WAN 및 METRO 네트워크
• 아날로그/디지털 수동 광학 네트워크
• CATV 네트워크
• 광섬유 시스템의 기타 응용 프로그램
• 낮은 삽입 손실
• 낮은 PDL (편광 종속 손실)
• 소형 디자인
• 탁월한 신뢰성과 안정성
• 넓은 작동 파장 : 1260 ~ 1650nm
• 넓은 작동 온도 : -40 ~ 85 ° C
Planar Lightwave Circuit (PLC) 스플리터 위치. 작은 크기, 높은 신뢰성, 넓은 작동 파장 범위 및 채널 간 통일성이 우수합니다. 이들은 PON 네트워크에서 광학 신호 전력 분할을 저비용으로 실현하기 위해 널리 사용됩니다. 해결책.
| 매개 변수 | 상징 | 명세서 | 단위 | ||
| 채널 번호 | ch | 1 × 2 | 2 × 16 | 2 × 32 | |
| 작동 파장 | 1260 ~ 1650 | nm | |||
| 테스트 파장 | 1310/1550 | nm | |||
| 삽입 손실 1 | 일 | ≤4.2 | ≤14.4 | ≤17.8 | DB |
| 일률 | ≤0.6 | ≤1.5 | ≤1.8 | DB | |
| 편광 의존적 손실 | PDL | ≤0.25 | ≤0.35 | ≤0.35 | DB |
| 반환 손실 | rl | ≥55 | DB | ||
| 지향성 | 멍청이 | ≥55 | DB | ||
| 입력 시신경 | P | ≤100 | MW | ||
| 섬유 유형 | G657.A1 | ||||
| 커넥터 | SC/APC | ||||
| 섬유 마크 | 출력 : 블루/오렌지/그린/브라운/ 회색/흰색/빨간색/검은 색 |
||||
| 패키지 치수 (L) × (W) × (H) | PKG | 482 × 200 × 43.5 | mm | ||
| 작동 온도 | 맨 위 | -40 ~ +85 | ℃ | ||
| 저장 온도 | TST | -40 ~ +85 | ℃ | ||
* 메모:
1. 커넥터없이 지정됩니다.
2. 커넥터 당 추가 0.2dB 손실을 추가하십시오.

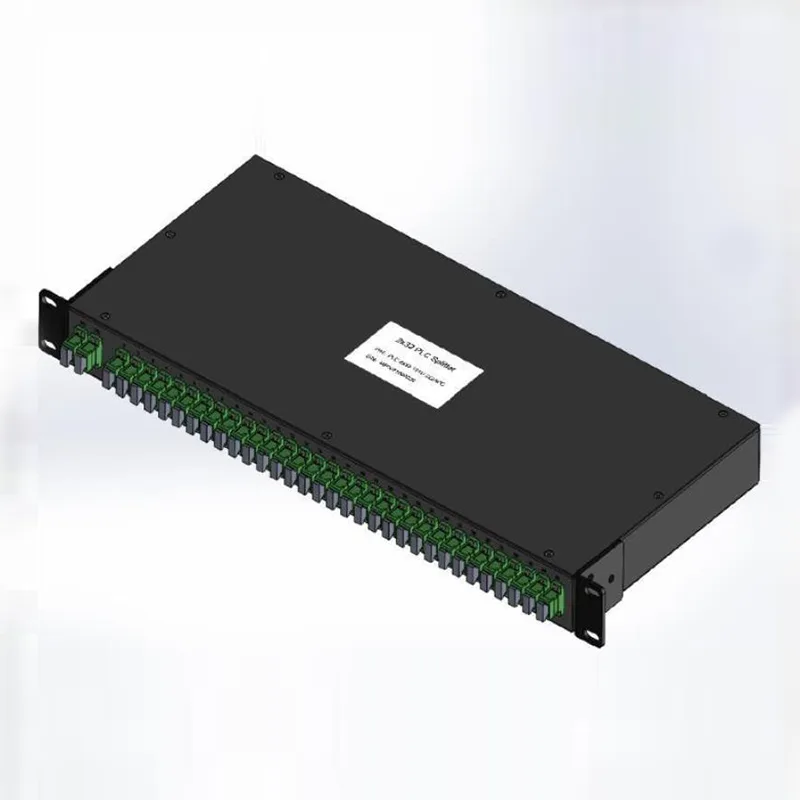

1x2/2x16/2 × 32 PLC 스플리터 사양 (1RU 19”랙 마운트 유형)

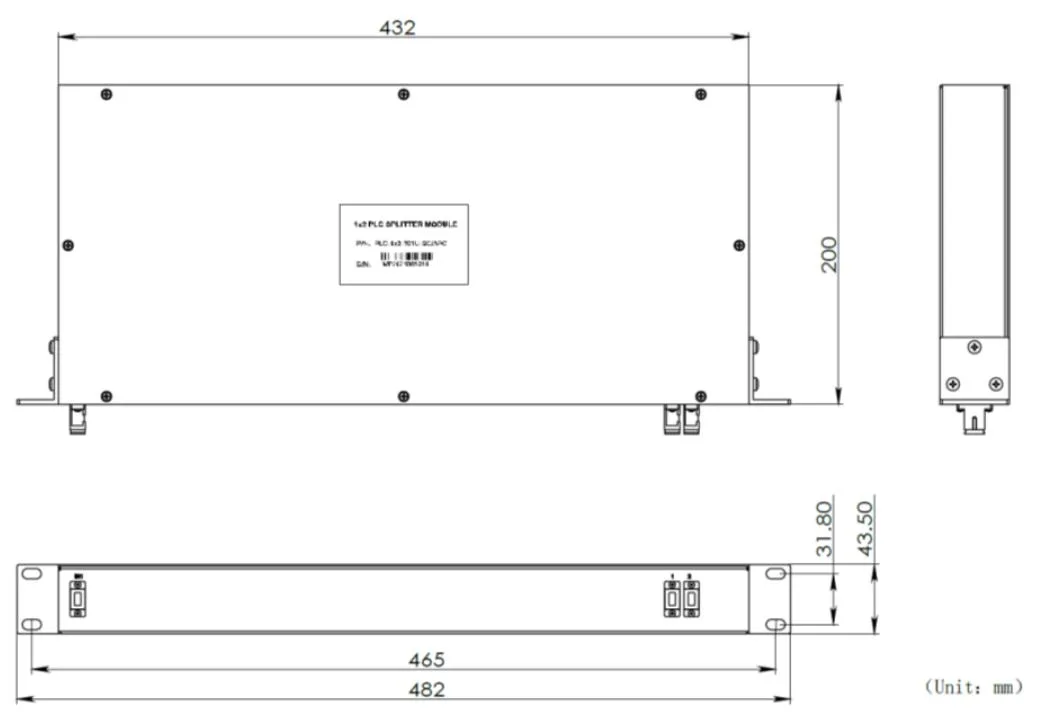

1 × 2 PLC 스플리터 모듈

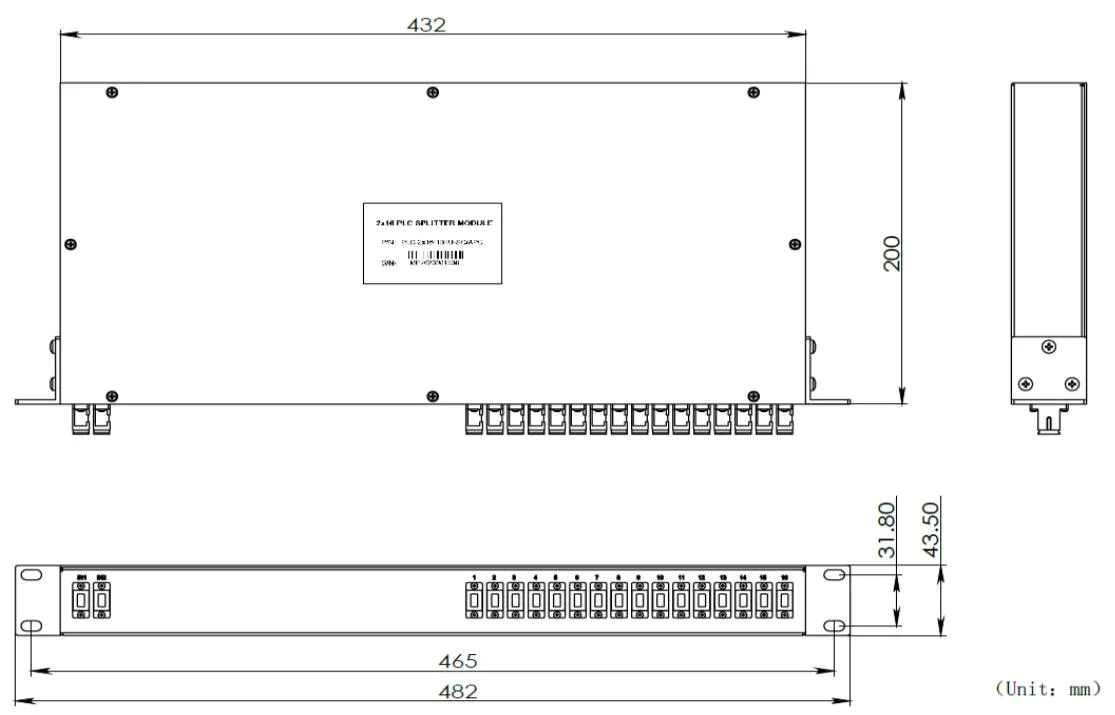

2 × 16 PLC 스플리터 모듈
1x2/2x16/2 × 32 PLC 스플리터 사양 (1RU 19”랙 마운트 유형)

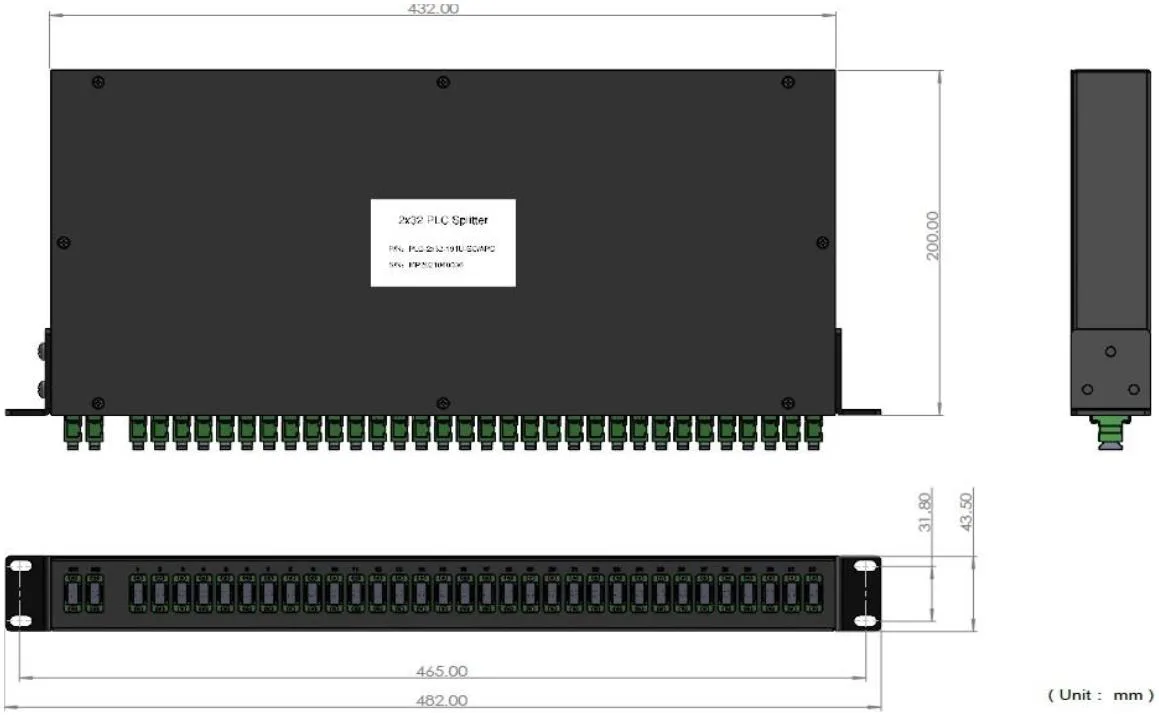

2 × 32 PLC 스플리터 모듈
| plc | PLC 유형 | 파장 | 상자 유형 | 섬유 유형 | 섬유 길이 | 커넥터 |
| PLC 스플리터 |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310nm 2 = 1550nm 3 = 1310 & 1550NM 4 = 1260 ~ 1650nm x = 특별 |
1 = 금속 튜브+베어 섬유 1 = 금속 튜브+느슨한 튜브 2 = 90x20x10 ABS 상자 3 = 100x80x10 ABS 상자 4 = 120x80x18 ABS 상자 5 = 140x120x20 ABS 상자 6 = 금속 상자 7 = 1RU 19”랙 마운트 x = 특별 |
1 = G652d 2 = G657A1 3 = G657A2 x = 특별 |
1 = 0.5m 2 = 1m 3 = 2m 4 = 3m 5 = 어댑터 x = 특별 |
1 = 없음 2 = fc/upc 3 = FC/APC 4 = LC/UPC 5 = LC/APC 6 = SC/UPC 7 = SC/APC x = 특별 |
