제품 설명

1x12/1 × 24 PLC 스플리터 스틸 튜브 패키지 60x12x4 및 80x20x4mm, 900μm 느슨한 튜브 1.0+0.1/-0m, SC/APC 커넥터.

성능 사양 :

매개 변수	상징	명세서		단위
채널 번호	ch	1 × 12	1 × 24
작동 파장		1260 ~ 1650		nm
테스트 파장		1310/1550		nm
스펙트럼 비율		8.333%	4.166%	%
삽입 손실 1	일	≤12.5	≤16.0	DB
일률	유니	≤1.2	≤1.6	DB
편광 의존적 손실	PDL	≤0.35	≤0.40	DB
반환 손실	rl	≥55		DB
지향성 2	멍청이	≥55		DB
입력 시신경	P	100		MW
섬유 유형		ITU-T G657 A1 섬유
피그 테일 유형		모든 포트 ： 흰색 900μm 느슨한 튜브
입력 길이		1.0 +0.1/-0		m
출력 길이		1.0 +0.1/-0		m
커넥터		모든 포트 ： SC/APC
케이블 마크		1x12 plc ：、 1 、2…… 11 、 12 1x24 plc ：、 1 、2…… 23 、 24
패키지 치수 (L) × (W) × (H)	PKG	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		mm
작동 온도	맨 위	-40 ~ +85		℃
저장 온도	TST	-40 ~ +85		℃

*참고 : 1. 모든 삽입 손실 값에는 커넥터 손실이 포함됩니다.

약도:

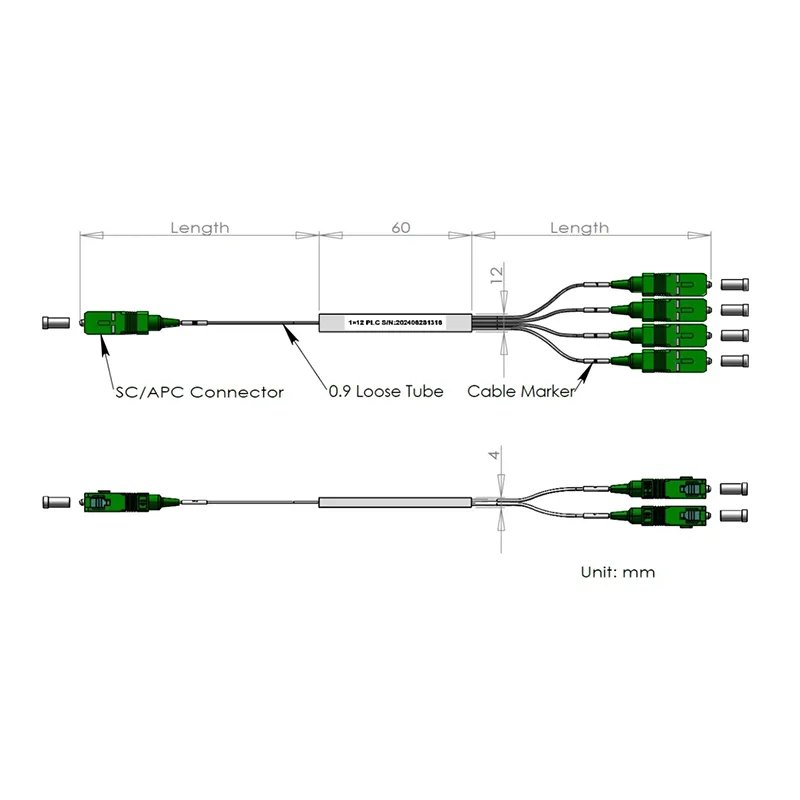

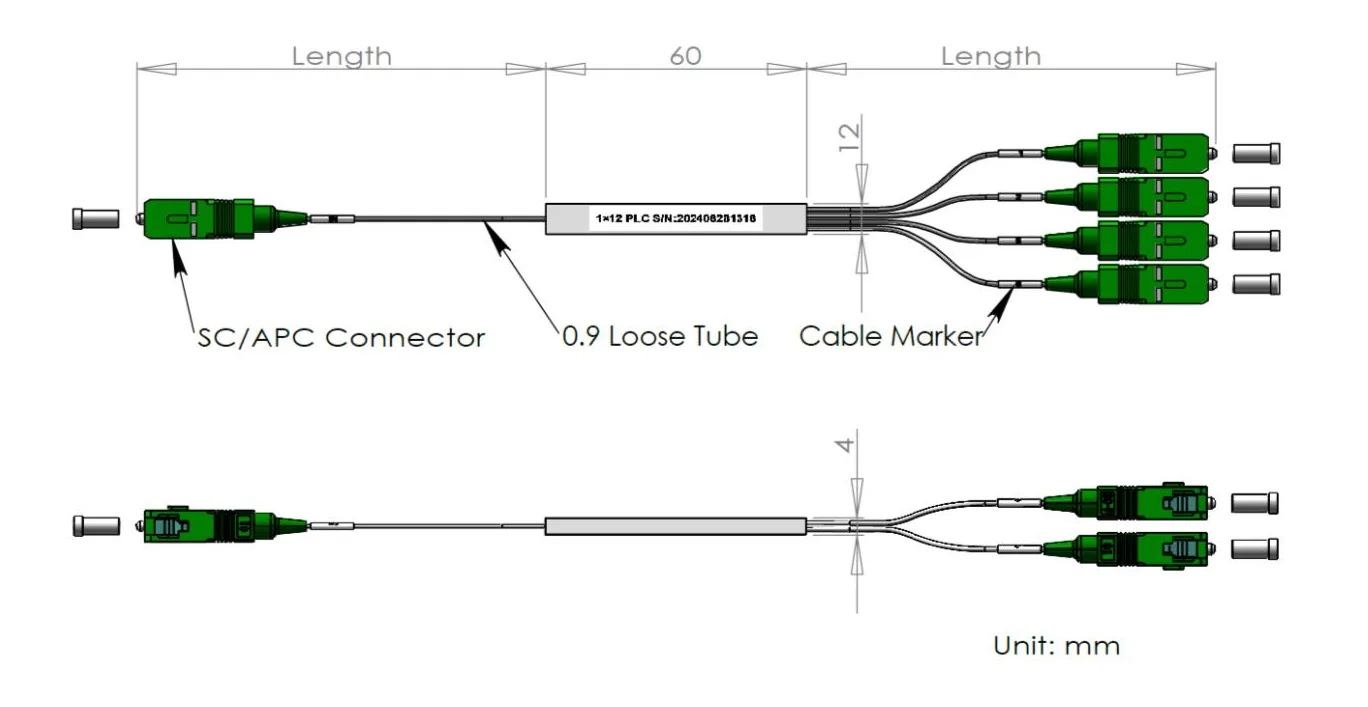

1x12 PLC 스플리터

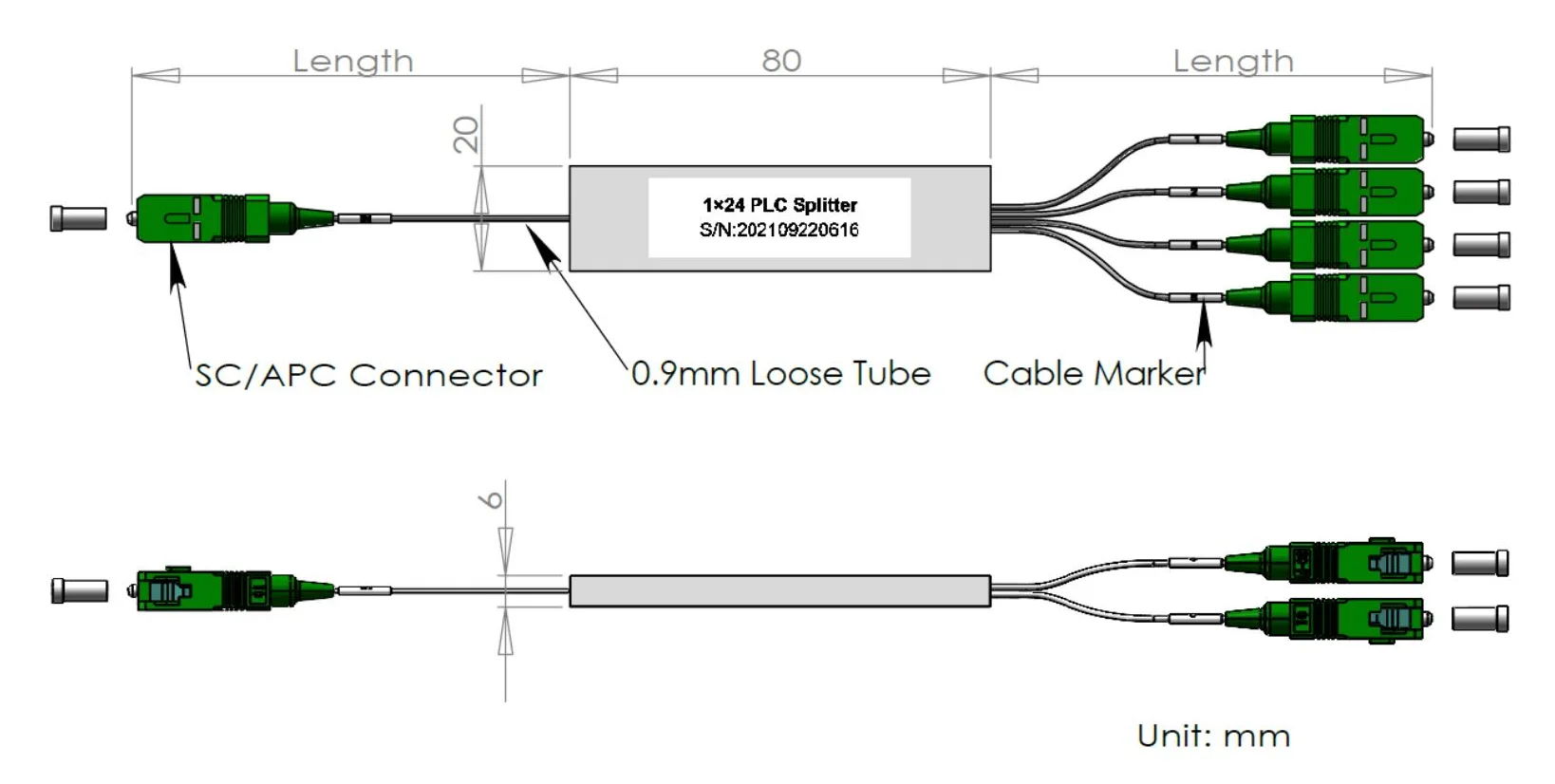

1x24 PLC 스플리터

테스트 보고서 :

1. 포장에 포함될 정확한 값이 포함 된 테스트 보고서.

예제 보고서 : 1x12 미니 0.9mm PLC 스플리터 데이터 시트

작동 파장 (NM)	1260-1650	검사 날짜	2024/11/30
P/N :	1x12-0.9-in 1.0m-out 1.0m-scapc	죄:	21113000001
섬유 유형	G657A2	섬유 길이 (m)	1.0m/out> 1.0m 이상
커넥터 유형	sciapc	패키지 치수 (MM)	60x12x4
저장 온도	-40 ~+85 ℃	작동 온도	-40 ~+85 ℃

ltem	(DB)		PDL (DB)		RL (DB)
파장 (NM)	@1310	@1550	@1310	@1550	@1310	@1550
투기.	최대 122.50		최대 0.35		≥55
포트 1	12.43	12.38	0.14	0.07	통과하다	통과하다
포트 2	12.24	12.35	0.16	0.06	통과하다	통과하다
포트 3	12.22	12.20	0.12	0.07	통과하다	통과하다
포트 4	12.30	12.24	0.04	0.04	통과하다	통과하다
포트 5	12.24	12.25	0.11	0.05	통과하다	통과하다
포트 6	12.35	12.29	0.11	0.01	통과하다	통과하다
포트 7	12.42	12.44	0.21	0.11	통과하다	통과하다
포트 8	12.23	12.18	0.11	0.01	통과하다	통과하다
포트 9	12.27	12.19	0.21	0.10	통과하다	통과하다
포트 10	12.38	12.17	0.02	0.04	통과하다	통과하다
포트 11	12.29	12.21	0.11	0.06	통과하다	통과하다
포트 12	12.42	12.27	0.08	0.07	통과하다	통과하다
입력	NA				NA
맥스	12.43	12.44	0.21	0.11	N/A
최소	12.22	12.18	0.04	0.01	N/A
평균	12.30	12.29	0.13	0.05	NA
균일 성 (≤0.8dB)	0.21	0.27	지향성 (DB)		> 55
